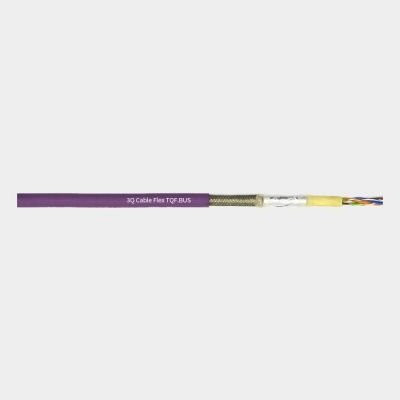

TQF.BUS 8xd系列
50V 80℃ PVC護套總線電纜
適用于拖鏈及機器人扭轉應用
PVC護套、輕度耐油
阻燃
- 上一條：TQF720 系列
- 下一條：TQF.BUS 10xd系列
產品說明
產品結構 | |
導體 | 高強度抗彎折的多股精細裸銅絲 符合VDE 0295 /IEC 60228 |
絕緣材料 | 符合總線標準規范 |
絕緣識別 | 符合總線標準規范 |
中心加強芯 | 高強度抗拉PP繩 |
集合成纜 | 小絞距成纜 |
內護套 | TPE混合物，適用于拖鏈 |
屏蔽率 | 光學覆蓋率80%、高強度鍍錫銅絲 |
外護套 | 彈性無鉛耐熱PUR混合物 |
外護套顏色 | 紫色(RAL4001) |
電氣參數 | |
工作電壓 | 50V |
耐電壓 | AC 1.5 KV / min |
特性阻抗 | 符合各種規格標準 |
運動性能 | |
最小彎曲半徑 | 移動安裝：8xd |
固定安裝：5xd | |
扭轉 | 1米長度可扭轉±180° |
工作溫度 | 移動安裝：-20℃~70℃ |
固定安裝：-40℃~70℃ | |
行程距離 | 架空應用和行程距離小于100米滑行應用 |
最大速度 | 架空 10m/s |
滑行 5m/s | |
最大加速度 | 6g（60m/s2） |
阻燃性能 | IEC60332-1 VW-1 |
產品規格
總線類型 | 產品編號 | 電纜規格 | 導體構成 | 電纜最大外徑 | 芯線顏色 |
Ethernet/CAT5e | TQF.BUS.001.PUR | 4x2x014 | 7/0.16mm | 6.3mm | 白-白(藍)、白-白(橙)、白-白(綠)、白-白(棕) |
Ethernet/CAT5e | TQF.BUS.003.PUR | 4x2x025 | 7/0.2mm | 6.7mm | 白-白(藍)、白-白(橙)、白-白(綠)、白-白(棕) |
Profibus | TQF.BUS.025.PUR | 1x2x025 | 7/0.2mm | 8.2mm | 紅色、綠色 |
ProfiNet | TQF.BUS.044.PUR | 4x038 | 7/0.254mm | 6.5mm | 白色、藍色、黃色、橙色 |
