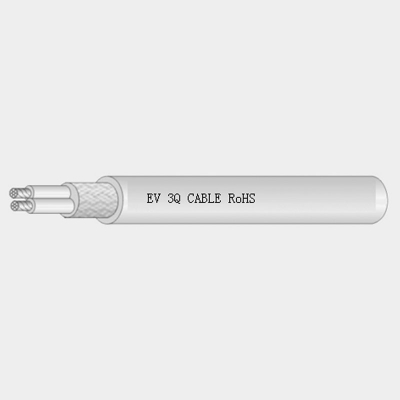

產品說明
1.參考標準：QC/T 1037 2.溫度等級：125℃ 3.額定電壓：AC 600V/DC 900V 4.導體：絞合裸銅絲 5.絕緣：交聯聚乙烯 護套:交聯聚乙烯 6.環保要求：RoHS 7.用途：新能源高壓屏蔽線 | 1. Reference standard:QC/T 1037 2. Rated temperature: 125°C 3. Rated voltage:：AC 600V/DC 900V 4. Conductor: Standed bare copper 5. Insulation：XLPE；Jacket：XLPE 6. Environmental requirement: RoHS 7. Use : High voltage shield cable for new energy |
產品規格
| 型號 | 芯數 | 規格 | 導體 | 絕緣 | 屏蔽 | 護套 | 最大導體電阻（Ω/km） | ||||||||
| 導體截面積(mm2) | 根數 | 單絲直徑 | 絞合外徑 | 厚度 | 外徑 | 編織單絲直徑 （mm） | 厚度 | 外徑 | |||||||
| Type | Sectional Area | Number | Diameter | Conductor Outer Diameter | Nominal thickness | Minimum thickness | Nominal OD | Filament diameter | Nominal thickness | Minimum thickness | Outside diameter | MaxCond. Resistance （Ω/Km,20℃） | |||
| 標稱 | 標稱 | 最大 | 最大 | 標稱 | 最小 | 最小 | 最大 | 最大 | 標稱 | 最小 | 最小 | 最大 | |||
| EV | 2X | 1.5 | 30 | 0.26 | 1.7 | 0.30 | 0.24 | 2.20 | 2.40 | 0.16 | 1.20 | 0.76 | 3.8 | 8.5 | 12.70 |
| 3X | 8.5 | 9.1 | |||||||||||||
| 4X | 9.2 | 9.7 | |||||||||||||
| 5X | 9.7 | 10.3 | |||||||||||||
| 2X | 2.5 | 50 | 0.26 | 2.2 | 0.35 | 0.28 | 2.70 | 3.00 | 0.16 | 1.20 | 0.76 | 4.3 | 9.9 | 7.60 | |
| 3X | 9.8 | 10.4 | |||||||||||||
| 4X | 10.5 | 11.1 | |||||||||||||
| 5X | 11.5 | 12.1 | |||||||||||||
| 2X | 4.0 | 56 | 0.31 | 2.8 | 0.40 | 0.32 | 3.40 | 3.70 | 0.16 | 1.20 | 0.76 | 10.7 | 11.3 | 4.71 | |
| 3X | 11.5 | 12.1 | |||||||||||||
| 4X | 0.21 | 1.40 | 0.82 | 12.7 | 13.3 | ||||||||||
| 5X | 0.21 | 1.50 | 0.90 | 13.9 | 14.5 | ||||||||||
| 2X | 6 | 84 | 0.31 | 3.4 | 0.40 | 0.32 | 4.00 | 4.30 | 0.16 | 1.40 | 0.82 | 11.2 | 12.8 | 3.14 | |
| 3X | 0.21 | 1.50 | 0.90 | 13.5 | 14.1 | ||||||||||
| 4X | 14.5 | 15.1 | |||||||||||||
| 5X | 15.7 | 16.3 | |||||||||||||
